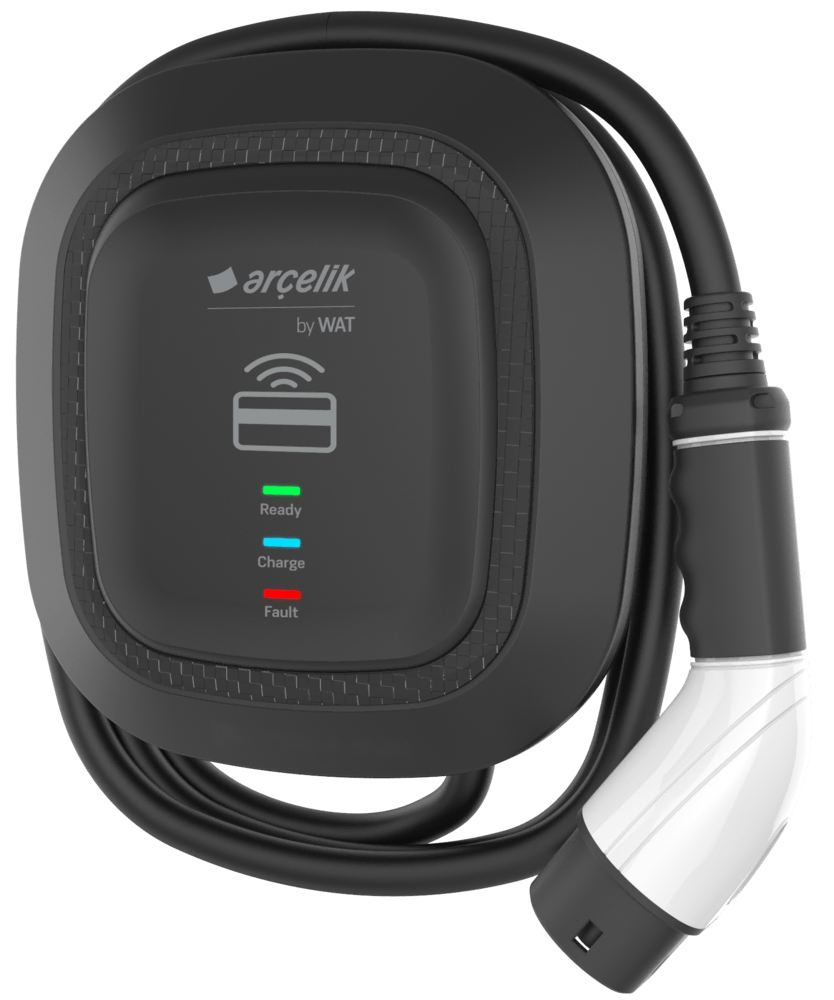

Arçelik AR AW 32 RFID 7,4 KW Elektrikli Araç Şarj İstasyonu

Genel Özellikler

Çıkış Tipi 1: Kablo

Dış Koruma Seviyesi: IP55

Araç Bağlantı Arayüzü: Tip 2

Akım Değeri: 32 A

Soket Sayısı: Tek

Güç: 7.4 kWh

Şarj Soketi: AC

Kurulumu Yapılacak Yer için Dikkat Edilmesi Gereken Hususlar

• Arçelik, Arçelik by WAT Şarj İstasyonu’nun kurulacağı alana kadar müşteri tarafından getirilen elektrik tesisatının şarj istasyonuna bağlantısından ve şarj istasyonunun devreye alınmasından sorumlu olacaktır.

• Arçelik by WAT Şarj İstasyonu’nun kurulacağı alana kadar müşteri tarafından getirilen elektrik tesisatının, Arçelik tarafından müşteri ile paylaşılan “Müşteri Altyapı Bilgilendirme Dokümanı”na uygun yapılmış olması müşteri sorumluluğundadır.

• Sayaç öncesi güç artışı başvurusu ve işlemleri ile kurulum yapılacak yerin sözleşme gücünün hem mevcut tüketilen güç hem de şarj istasyonu gücünü karşılayacak nitelikte olduğunun sorumluluğu müşteridir ve müşteri sahayı bu şekilde teslim eder.

• İstasyon ve tamamlayıcı elektrik devresinde can ve mal güvenliğini sağlayacak artık akım anahtarı, otomatik sigorta, gerekiyorsa parafudr ve yangına karşı koruma rölesi gibi gerekli tüm tertibatları müşteri hazırlar ve sorumluluğunu alır.

• Kurulumunu yaptığımız müşteriye ait ev veya işyerinde tarafımızca istasyon haricinde ev ya da iş yerine ait elektrik tesisatının diğer bölümlerinin tekniğe ve mevzuata uygunluğu ile ilgili bir çalışma yürütülmemektedir. Bu konuda ev ya da iş yeri sahipleri tarafından ilgili mevzuatın takip edilmesi ve tesisatın belirlenen periyotlarla bakım ve kontrollerinin yaptırılması can ve mal güvenliği açısından önem arz etmektedir.

• Şarj istasyonlarının kurulumu öncesi resmî makamlardan alınması gereken tüm izinlerin, kurulumu talep eden müşterimiz tarafından temin edilmesi gerektiğini yeniden önemle belirtiriz.

Lokasyon Elektriksel Altyapı Kontrolü

AW 32 EV Charger - 7,4 kW

Enerji alınacak noktada monofaze: 7,4 kW (1x32Amper) anlık güç rezervi olmalıdır.

AX 32 EV Charger - 22 kW

Enerji alınacak noktada trifaze: 22 kW (3x32Amper) anlık güç rezervi olmalıdır.

Toprak-Nötr fazları arası gerilim 1 V altında olmalıdır.

Enerji alınacak noktaya gelen kablo kesiti, tüketilen mevcut güç ile istasyon gücünü kaldırabilir kesitte olmalıdır.

Kurulu güç değeri, şarj istasyonu güç değeri ile mevcut tüketim gücünüzü karşılamalıdır.

Kullanım Yeri Belirlenmesi

·         Duvara montaj braketi takılmadan önce, duvarın yük kapasitesinin 40 kg olduğundan emin olunmalıdır.

·         Önerilen cihazın montaj yüksekliği, zeminden 120 cm yüksek olacak şekilde belirlenmeli ve kurulum için 1 m kablo payı bırakılmalıdır.

Stant ile Montaj

·         Montaj yapılacak zemin beton değilse stant için min. 45x25x20 cm ölçülerinde kaide beton atılması gerekmektedir.

·         Betonun orta noktasından çıkacak kabloya 1.5 m pay bırakılmalıdır.

Altyapıda Dikkat Edilmesi Gereken Noktalar

·         Kablonun, enerji alınan noktadan istasyon alanına kadar uygun taşıma ve koruma yöntemleri ile çekilmesi gerekmektedir.

·         Altyapıda kullanılan tüm metal aksamların topraklanması gerekmektedir. (Galvaniz tava, sac pano vb.)

·         Kaide beton için kazı derinliği en az 20 cm olmalıdır.

·         Şebeke kablosu cihaz uygunluğa göre çekilmelidir. Kabloda herhangi bir ek ilave olmadan tek parça bakır kablo kullanılmalıdır. Kabloya ek yapılmamalıdır.

·         Şarj istasyonu site veya apartman gibi ortak alanda kullanılacak ise site / apartman yönetiminden izin alınmalıdır.

·         İnternete bağlı ürün kurulumu yapılacak ise tüm GSM operatörlerinin sinyalini çekmelidir.
